Respuesta sobre medidor de US casero

Pregunta

"

Le escribo porque tengo una consulta que hacerle.

He visto la imagen del "medidor US casero" en su web, pero no encuentro nada referido a cómo funciona o cómo se puede armar uno.

¿Podría usted enviarme alguna información al respecto?

Muchas gracias.

"

Respuesta

Encantado de responderte.

Pensando en conseguir medidores (que no se les puede dar la fiabilidad adecuada) pero fáciles de fabricar con elementos comunes y que los estudiantes de fisioterapia puedan realizar con un mínimo de habilidad, he realizado varios modelos o prototipos y unos funcionan mejor que otros. Se trata de conseguir un sistema (bajo el agua) que haga de báscula, o de un elemento con una suave flotabilidad, que gire totalmente libre y que no provoque la generación de burbujas que influyan en su flotabilidad.

Al menos sirven para mostrar la existencia del haz ultrasónico, ver si están averiados los cabezales y demostrar la influencia de las variantes entre continuo y pulsado sobre la potencia (que ya es bastante).

De los varios que he realizado, voy a exponer aquí el que mejor funciona y es más sensible. De hecho he realizado dos variantes, uno para medir el pulsado (muy sensible) y otro para medir el continuo (menos sensible).

Se trata de una báscula subacuática con el brazo de palanca de la plataforma receptora de US muy largo para mantener en lo posible el paralelismo entre la cabeza del emisor y la plataforma. el contrapeso lo formé con una regleta eléctrica con 3 o 4 elementos (Hay que probar) hasta conseguir que suavemente se acerque la plataforma al cabezal.

Descripción general

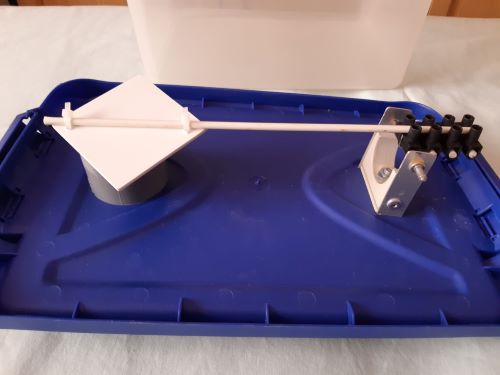

En la figura 1 se ve un tapper alargado, la parte inferior lo más transparente (y profunda) posible, y todas las adaptaciones se hacen en la tapa.

Se trasluce el sistema con un punto de fijación y de giro a la derecha y el sostenedor del cabezal a la izquierda. La varilla es de fibra de vidrio y la plataforma receptora del haz ultrasónico es de un plástico que tiene una leve flotabilidad.

superficie

Fig.- 1
Vista general del medidor de potencia para US casero

En la figura 2 se ven las operaciones que se realizaron en la tapa: a la izquierda  se perfora con una sierra de corona circular el agujero que coincida con el grosor del elemento que sustenta al cabezal.

En este caso, se trata de un enlace para tuberías de PVC de 40 mm (otro cabezal puede requerir otro diámetro). Se encaja (mejor a presión) y/o se pega. Este elemento requiere de un anillo de tubería de PVC pegado al otro extrema para evitar que el cabezal caiga al fondo.

A la derecha se ve la cabeza del anillo que sujeta por debajo el sistema de sustentación de la báscula y de su giro.

Es importante que la tapa pose un sistema de cierre bueno para evitar posibles salidas de agua con los movimientos.

Se llenará de agua hasta muy cerca de la tapa.

superficie

Fig.- 2
Operaciones en la tapa

En la figura 3 se muestra la parte inferior de la tapa con la varilla de fibra de vidrio, con la plataforma de recepción del haz (sujeta con simples bridas pequeñas) y con el sistema de giro y de contrapeso. Esta varilla es de 4 mm de diámetro..

A la derecha se muestra el sistema que pende de la tapa mediante un tornillo que sujeta una grapa de las utilizadas para conducir tubos por las paredes o techos. Esta grapa en concreto es para tubos de 32 mm de diámetro.

A dicha grapa se le han agredo dos pletinas de aluminio para formar la guía del eje que permite el giro del conjunto. Las pletinas se sujetaron con remaches a la grapa.

El eje está formado por dos remaches de aluminio (que giran con total libertad) y que están sujetos por los tornillos de la regleta eléctrica. El encaje y sujeción de los remaches en la regleta requerirá de cortes en los vástagos de los remaches. Tienen que quedar bien alineados y libres en los agujeros sobre los que giran.

El trozo de regleta eléctrica es de un tamaño tal, que deje que la varilla de fibra de vidrio pasa entre sus guías para tornillos, a presión, pero que permitan el deslizamiento forzado  para poder hacer ajustes a fin de hallar el mejor punto de equilibrio del sistema.

superficie

Fig.- 3
Dispositivo de báscula en la parte inferior de la tapa

En la figura 4 se muestra el sistema del eje de giro y del contrapeso formado por más o menos elementos de la regleta eléctrica.

Las otras vías para pasos de cables en la regleta se han ocupado con trozos de la misma varilla a fin de evitar que se formen burbujas en su interior y que alteren las mediciones.

Hay que dedicar un tiempo a este ajuste para dar más o menos sensibilidad al sistema deslizando la varilla y usando otros elementos en el contrapeso que influyan en la flotabilidad de la plataforma.

superficie

Fig.- 4
Detalle del contrapeso

En la figura 5 se aprecia otra vista del sistema de giro y del contrapeso, además de la fijación de la grapa de plástico a la tapa.

superficie

Fig.- 5
Detalle del sistema de eje del contrapeso

En la figura 6 se muestra el detalle de la plataforma receptora del haz y que es empujada por esta cuando lo recibe, es de plástico que tiende a una ligera flotabilidad (aunque puede regularse con el contrapeso si no tuviera flotabilidad). Podría tener otra forma, pero se me ocurrió esta. Está sujeta a la varilla por dos bridas de corredera pequeñas.

superficie

Fig.- 6
Plataforma receptora del haz ultrasónico

En la figura 7 se aprecia la parte inferior del sistema que contiene el cabezal de US. Se ve el anillo de tubo pegado que hace de tope; y los dos cortes son para evitar que se formen burbujas, o que tengan fácil salida las que se forma por las ondas del US.

El nivel del agua tiene que estar por encima de los cortes cuando la tapa está colocada sobre el tapper.

El agua (además de cubrir la zona de emisión del cabezal) tiene que cubrir todo el sistema de varilla y contrapeso (incluso con el movimiento de estos).

superficie

Fig.- 7
Vista inferior del anclaje para el cabezal

superficie

Fig.- 8
Vista inferior del sistema completo

En la figura 9 se muestra otro prototipo en el que se ve cono se emplearon dos tornillos para ajustar el contrapeso y el círculo de la tapa que se retiró para anclar el tubo de retención del cabezal, se aprovecho para reforzar la unión entre la tapa y la grapa de plástico

superficie

Fig.- 9
Otro prototipo del sistema

Tal vez si en la figura 10 se hubiera agregado otro elemento de la regleta eléctrica los tornillos no fueran necesarios.

superficie

Fig.- 10
Otro prototipo del sistema

Hay que evitar en lo posible que se formen burbujas (y si se forman que siempre sean las misas y en el mismo lugar).

Si las mediciones son prolongadas, se verá que el haz de US termina generando burbujas que hay que eliminar.

El agua siempre debe ser el mismo tipo, es decir, que siempre tenga el mismo grado de flotabilidad.

Al terminar las mediciones se retira el agua para evitar que los elementos se oxiden y aparezcan errores (sobre todo en los ejes)

El extremo de la varilla sirve para diseñar una escala (dibujada por fuera del tapper), partiendo de un equipo que funcione de forma correcta, y que la punta de la varilla indique los valores aproximados de la potencia emitida.

Tengo otro prototipo semejante a este pero sobre una pecera pequeña (con el fondo más lejano de la tapa) y permite hacer tablas con más detalle.

Espero que sirva para probar, investigar, entender el concepto de potencia, de dosis, y sobre todo, enseñar mejor la técnica.
